智炫系列升级版--彩屏控制器

这款新版的四轴控制器,是在原来我司的旧版四轴控制器的基础上进行升级,适合强干扰的工作场合,如焊接,冲压,大功率设备等。

淘宝链接:https://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-1856630073.2.6abd6404S31A9G&id=598336037275



新版控制器依然使用分体的组合方式,显示屏+控制主机

上图左边是控制器主机,右边是显示屏,(机器人大黄蜂只是背景,不是产品哦。)采用分体的方式主要是方便安装,减小控制线路的布线难度和长度。显示屏和控制器主机的通信线最长可以到达3米(标准产品以发货清单长度为准),可以让控制器主机尽量接近电机,电磁阀,气缸等的执行机构。

这个新版的产品如何做到优异的抗干扰性能

新版除了在软件上进行了升级外,重点是在硬件线路板上做了隔离保护措施

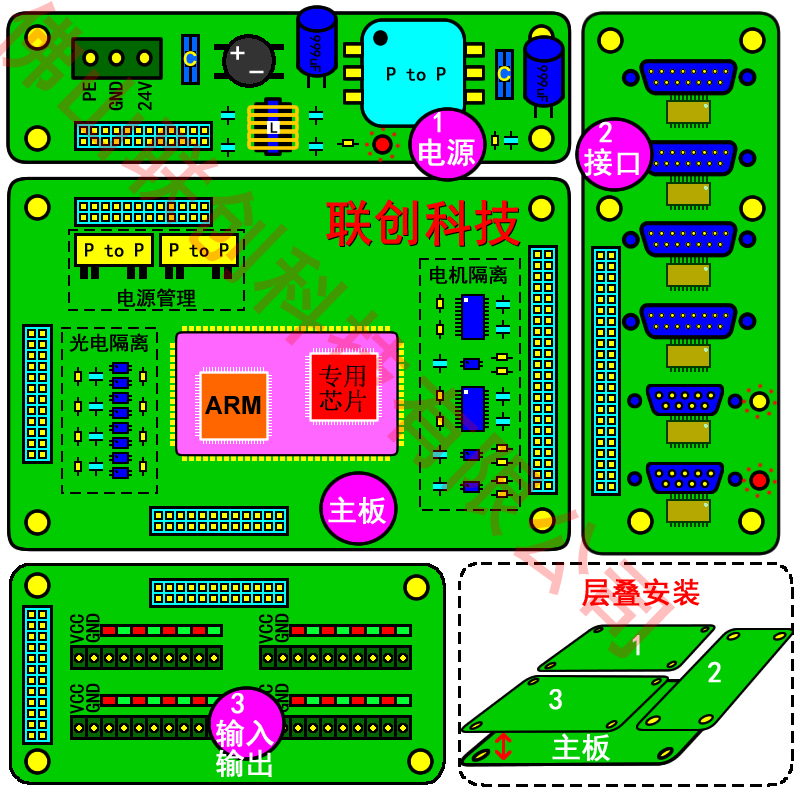

件使用层叠的组合方式,一方面可以减少外壳的大小,节约安装空间。另外关键的原因是每一个模块都可以进行独立的隔离,减少和杜绝各个功能模块之间的干扰。在抗干扰方面,电源电路采用了滤波器的功能电路,在进行电磁隔离;输入输出端口,使用光耦隔离。



新版在功能和性能方面的提升

新版的产品使用了新的运动控制方案,在运动速度和控制功能上都有很大提升。

1.最高速度:单端信号版本最高速度200KHz,差分信号版本最高速度2MHz。

2.独立的输入端和输出端,16个输入端和16个输出端。

3.输出端使用晶体管驱动,内部有限流保护,能够稳定工作:24V,1A内。

4.软件方面做了多个功能上的优化,详情可以参考说明书,但基本的操作和使用与我司传统产品思路一致。



产品一套包括什么

1.彩屏控制器(1个):7寸的套餐配套7寸屏幕,9寸配套9寸,如此类推。

2.控制器主机(1个):主机的具体参数跟套餐匹配。

3.彩屏与主机的通信连接线(1条)

4.控制器主机与电机连接的专用接口线(4条):每个轴1条,带DB15接口,可以直接  插到主机对应的接口进行连接。

5.电源接口、输入输出接口的连接端子。

6.屏幕的安装固定扣。

上图就是发货的具体实物展示和参考数量



下图是系统连接的参考案例。



如有疑问可以直接联系技术支持:
